针对微电机产品，绕组是电机的心脏，绕组应与铁芯以及其他零部件维持绝缘关系，如果是三相电机，绕组的各相间一样应维持绝缘关系。今日便来简易谈一谈电机线圈的绝缘结构。

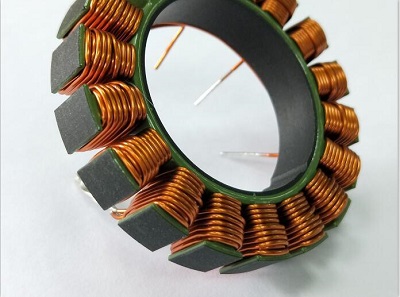

线圈

线圈的绝缘构造

    绝缘构造是由同一种或几类绝缘材料根据特殊的加工工艺组合在一起所产生的构造称之为绝缘构造。核心涉及到匝间绝缘、对地绝缘、外包绝缘，如果是三相电机，还会继续涉及到相间绝缘。

匝间绝缘

    匝间绝缘就是指同一线圈匝与匝中间的绝缘，其作用这将电机绕组中电位不同的导体互相分隔，以防产生匝间短路故障。针对丝包线绕组，匝间绝缘是电磁线表面的绝缘漆，而对丝包线、云母线，则是特殊绝缘材料及绝缘胶黏合而成的复合型绝缘材料。

    一般状况下，匝间绝缘只靠电磁线自身所含有的绝缘，如漆包线，单玻璃丝包或双玻璃丝包线。玻璃纤维丝包漆包线，聚酰亚胺薄膜烧结导线等自身所含有的绝缘。匝间绝缘是电机绝缘构造中重要的且一般也是较为欠缺的绝缘，因而在设计时匝间绝缘时要留意挑选原材料，在生产制造全过程中务必留意，导线应光洁，不可有毛边等，不可以因机械设备拉伤匝间绝缘。

对地绝缘

    对地绝缘就是指线圈外界的主绝缘。核心承担电机的额定电压或很有可能发生的过电压，它的工作标准电压较高，因此其电气性能，物理性能和热特性都需达到电机运作时所明确提出的要求。对地绝缘厚度，一般在于电机的额定工作标准电压和绝缘材料的电气设备物理性能，电机额定电压越高，对地绝缘捆扎的叠加层数越多，或漆膜厚度越厚。

外包绝缘

    外包绝缘就是指包在线圈对地主绝缘外的绝缘。且其作用主要是保护对地主绝缘免遭机械设备挫伤并使全部线圈牢固有章不循，对主绝缘具有了加固效果，外包绝缘大多数选用玻璃纤维丝带。

相间绝缘

    相间绝缘是三相电机独有的绝缘，是各相间的绝缘。针对散嵌绕组，选用相间块将两相隔开，在绕组的顶端也会采用绝缘软管;硬绕组的相间绝缘则选用板形绝缘材料或相对的间距空间完成。
